Структура на електрически кабели средно напрежение
Съдържание

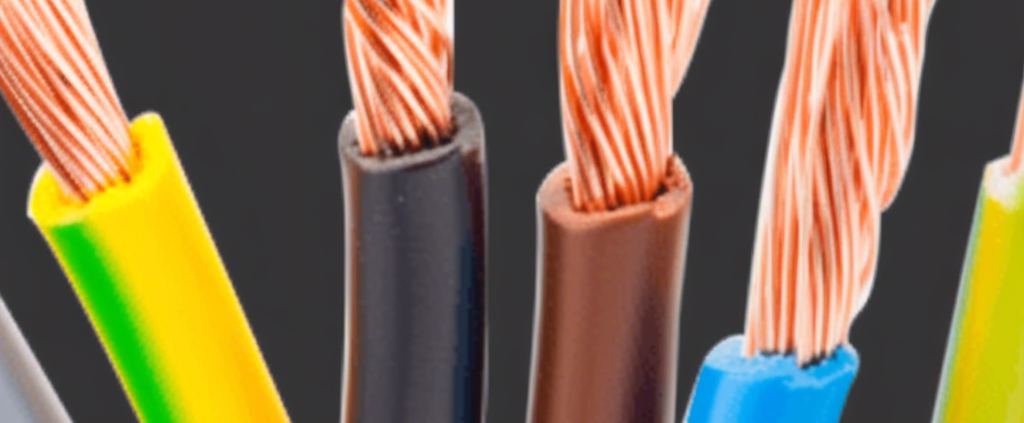

Електрическите кабели са проводници , най-често съставени от мед, които са обвити с някакъв протектор или изолационен материал. Те изпълняват функцията да провеждат електричество и варират в състава си според предназначението, което имат. Знаете ли състава на кабелите за средно напрежение?
Електрическите кабели се състоят от проводник, който насочва електрическия поток, и изолация, която съдържа този електрически поток в проводника. Освен това в тях могат да се вграждат и други спомагателни елементи, които гарантират тяхната дълготрайност.
Състав на електрически кабели средно напрежение
Съставът и структурата на електрическите кабели за средно напрежение се определят от следните елементи или слоеве:
- Водач
Той пренася електрически ток . Това е централният елемент на кабела. Проводниците имат кръгло сечение и са съставени от проводници, свързани в концентрични слоеве (клас 2). Изработени са от високочиста загрята електролитна мед или електролитен алуминий.
- Вътрешен полупроводников дисплей
Покрива изцяло проводника. Неговата функция е да подобри разпределението на електрическото поле върху повърхността на проводника . Изработен е от полимерни съединения с висока концентрация на сажди, за да се получи полупроводниковото свойство. Този материал е омрежен и напълно залепен към изолацията.
- Изолация
Това е критичният компонент на електрическите кабели, тъй като трябва да издържа на силното електрическо поле, присъстващо вътре . Максималното напрежение, което един кабел може да издържи, зависи от материала и дебелината на изолацията, която се увеличава с номиналното напрежение на кабела.
Най -често срещаните термопластични изолации при производството на електрически кабели са: PVC (поливинилхлорид), Z1 (полиолефини), PE (линеен полиетилен), полиуретан (PU), тефтел, тефлон (флуориран) и др.
По отношение на термостабилната изолация най-често срещаните са: EPR (етилен пропилен), XLPE (омрежен полиетилен), EVA (етил винил ацетат), SI (силикон), PCP (неопрен), SBR (естествен каучук) и др.
PVC и полиетиленът се използват като изолация и като защитно покритие за електрически кабели, поради тяхната висока устойчивост на удари и абразия.
- Външен полупроводников дисплей
Покрива изцяло изолацията. Изработен е от полимерни съединения с висока концентрация на сажди, за да се получи полупроводниковото свойство. Този материал е омрежен и в идеален контакт с изолацията. Обикновено се използват отлепващи се полупроводници, частично залепени към изолацията, за да направят подготовката на връзките възможно най-лесна.
- Метален екран
Кабелите за средно напрежение имат метален екран в контакт с външния полупроводник . Този екран е съставен от медни влакна, разположени в спирала, равномерно покриващи целия периметър на кабела. Върху тези влакна обикновено се поставя насрещна намотка от медна лента в отворена спирала.
- Защита от вода
При кабели с надлъжно уплътнение (тип -OL) под капака е поставена лента от хигроскопичен материал , която предотвратява надлъжното разпространение на вода . При кабелите с двойно запечатване серия от проводници от хигроскопичен материал също се поставят в проводника (тип -2OL).
- Вътрешен капак или седла (само за бронирани кабели)
Всички бронирани кабели имат разделителен капак (или бронирано гнездо) между металния екран и бронята . Това вътрешно покритие е от същия материал като външното покритие.
- Armor (само за бронирани кабели)
За да се подобри защитата на кабела срещу външни агресии , се използва броня. Използването му се препоръчва във всички онези инсталации, където рискът от триене, удари и всякаква механична агресия е висок. Бронята се състои от жици или метални ремъци, подредени върху вътрешния капак. Металът, използван в едножилните кабели, е алуминий.
- Външен капак
В почти всички случаи електрическите кабели имат външно покритие. Неговата функция е изключително защитна. Това е най-външният слой на кабела и предпазва кабела от механични и химически атаки от околната среда .
Състои се от еднородно и непрекъснато покритие, обикновено червено, напълно водоустойчиво и силно устойчиво на удари и протриване, както и на действието на елементите. Те обикновено са изработени от полимерен материал и трябва да бъдат избрани в съответствие с естеството на изолационния материал.
